产品详情

DB-MX59 模具模型


教学目标: 通过对更为先进、复杂结构模具的拆装训练及成型操作,更为全面了解模具的装配,制造成型工艺,以提高对设计的深入认识。
教学效果: 可以快速将实际感受转换成设计理念,大大扩展设计思路,并能做出具有工艺性的设计方案。

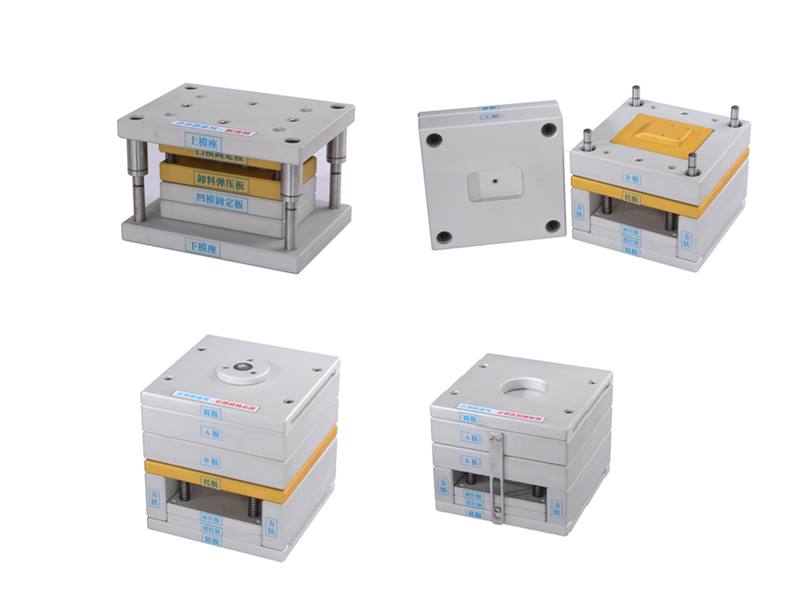

模具模型


铝合金拆装实训模具系列-冷冲模具(共26套 )
N0配置名称数量详细描述及技术要求
1冲孔模
XSTMFZCM-001
150×90mm
1套用模具沿封闭线冲切板料冲下的部分为废料,封闭线外是产品.
冲压1孔,料带利用四处挡料销定位。
2落料模
XSTMFZCM-002
150×90mm
1套用冲模沿封闭轮廓曲线冲切,封闭线内是产品,封闭线外是废料.用于制造各种形状的平板零件.
冲压菱形工件,产品尺寸不小于35×30 mm,料带利用挡料销定位。
3弯曲模
XSTMFZCM-003
150×90mm
1套把板材料沿直线弯成各种形状,可以加工形状较复杂的零件。
以菱形工件作为导料,弯曲高度不小于10 mm,产品自动从凸模脱落。
4正装复合模
XSTMFZCM-004
150×90mm
1套在模具同一位置上能完成几个不同的冲裁工序的模具.正装复合模,它的落料凹模在下模处,凸凹模装在上模处.不适用于多孔制件的冲裁冲压菱形工件,料带利用挡料销定位。
 5倒装复合模
XSTMFZCM-005
150×90mm
1套模具同一位置能完成几个不同的冲载工序的模具.倒装复合模,它的落料凹模在上模处,凸凹模装在下模处,适用于制件平直度要求不高的厚板制件,操作方便.安全,适用于多孔制件的冲裁.冲压菱形工件,料带利用挡料销定位。
6拉伸模
XSTMFZCM-006
150×90mm
1套把板材料毛坯成形成各种开口空心工件的模具,此模具带压边装置,拉深前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。
拉伸小铝盖,拉伸深度不小于8 mm,产品尺寸不小于35 mm,模具带有压边结构,并且调整非常方便。
7连续拉延模
XSTMFZCM-007
200×90mm
1套制品首次拉深无法成形,需要多次拉延的模具。该模具用带料一端顺序拉延,直到最后一次拉延时才将制件由带料上冲落。
拉延带有凸缘的小铝盖,拉伸深度不小于8 mm,产品尺寸不小于20mm,第一次拉延深度不小于2 mm,模具带有压边结构,并且调整非常方便。
8多工位级进模
XSTMFZCM-008
200×90mm
1套多工位级进模是精密高效,长寿命的模具.它适用于冷冲小尺寸,薄料,形状复杂和大批量生产的冷冲零件.
该模具为落料、冲孔、弯曲级进模,毛料由定位销和挡料销全程定位,为90度弯曲,尺寸不小于20×15×10 mm。
9V型翻板弯曲模
XSCZFZCM-009
200×150 mm
1套该模具为避免材料滑动,在定模部分高有两块翻板。当凸模压下时,翻板随材料弯转,定位板必须与材料接触,所成型的零件精度较高。V型零件尺寸不小于30×20×10 mm。
10圆管冲模
XSCZFZCM-010
200×150
1套该模具需将平坯料一次弯成圆管形零件。定模有两件活动凹模由顶板托住,当凸模将材料压下时,模块相向转动,将材料弯成圆形。凸模上升时,已弯成圆管零件就套在其上,随之上升。圆型零件尺寸不小于Ф17×30 mm.。
11三角型滑块冲模
XSCZFZCM-011
200×150
1套该模具需将平坯一次弯成两内侧角度小于90°的零件。模具定模部分需有两个滑块,平坯放在定位板上,当凸模下降时,平坯先被 弯成∪型 ,凸续继下降,滑块开始运动将∪形两侧向内弯成所需角度。型零件尺寸为45×30×20 mm。
12两圆相扣成型冲模
XSCZFZCM-012
200×150
1套该模具成型零件需为两圆环相扣结构件,模具设有自动下料结构,当模具工作时,首先切断线材,通过上模原型芯完成单个圆环的成型,将已成型的圆环套于线材再重复一次圆环成型。即完成两圆相扣成型。该工艺工序少,简洁实用,冲出的产品接口平整,合格率高,能满足使用要求。
14切边模
XSCZFZCM-014
200×150
1套用模具沿封闭线冲切板料冲下的部分为废料,封闭线外是产品. 简洁实用,冲出的产品接口平整,合格率高,能满足使用要求
15QQ级进模
XSCZFZCM-015
200×150
1套QQ级进模采用浮动档料装置,导正销导正.集导料槽与活动挡料等功能于一身.单模实现 冲孔=>浅拉深=>落料成型.配合气动送料机可自动不间断生产.是现代企业最常用的一种五金零件成型结构.成型产品50×44×0.3mm.
16圆筒拉伸模
XSCZFZCM-016
200×150
1套把板材料毛坯成形成各种开口空心工件的模具,此模具带压边装置,拉深前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。各零件需精密定位,并有定位销确保拆装方便。
17倒装拉伸模
XSCZFZCM-017
200×150
1套倒装拉伸模,它的凹模在上模处,凸凹模装在下模处,适用于制件平直度要求不高的厚板制件,操作方便.安全,上模设有挡料销,各零件需精密定位,并有定位销确保拆装方便。
18弯曲级级进模
XSCZFZCM-018
200×150
1套把板材料沿直线弯成各种形状,可以加工形状较复杂的零件。该模需为90度双面弯曲模,以落料模产品作为导料,弯曲高度不小于10㎜,凸模内需设有浮动顶出结构,各零件需精密定位,并有定位销确保拆装方便。
19落料拉伸复合模
XSCZFZCM-019
200×150
1套用冲模沿封闭轮廓曲线冲切,封闭线内是产品,封闭线外是废料.用于制造各种形状的平板零件. 在模具同一位置上能完成几个不同的冲裁工序的模具,各零件需精密定位,并有定位销确保拆装方便。

20异形落料模
XSCZFZCM-020
200×150
1套用冲模沿封闭轮廓曲线冲切,封闭线内是产品,封闭线外是废料.用于制造各种形状的平板零件. 各零件需精密定位,并有定位销确保拆装方便。

21方盒拉伸模
XSCZFZCM-021
200×150
1套把板材料毛坯成形成各种开口空心工件的模具,此产品为方形盒,拉深前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。模具必须要有压边结构,并且能调整方便,下模还需设有挡料销,卸料板浮动结构,各零件需精密定位,并有定位销确保拆装方便。
22压边模
XSCZFZCM-022
200×150
1套压边前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。各零件需精密定位,并有定位销确保拆装方便。
23落料冲孔复合模
XSCZFZCM-023
200×150
1套在模具同一位置上能完成几个不同的工序的模具.落料凹模在下模处,凸凹模在上模,卸料、凹模、凸凹模均需设有浮动顶出结构,并能一次完成落料、冲孔工艺,下模设有挡料销,各零件需精密定位,并有定位销确保拆装方便。
24有凸缘筒拉伸模
XSCZFZCM-024
200×150
1套把板材料毛坯成形成各种开口空心工件的模具,此模具带压边装置,拉深前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。该模需为有凸缘拉伸模,模具必须要有压边结构,并且能调整方便,下模还需设有挡料销,卸料板浮动结构,各零件需精密定位,并有定位销确保拆装方便。
25异形拉伸模
XSCZFZCM-025
200×150
1套拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。该模为异形拉伸,模具必须要有压边结构,并且能调整方便,下模还需设有挡料销,卸料板浮动结构,各零件需精密定位,并有定位销确保拆装方便。
26两次拉伸模
XSCZFZCM-026
200×150
1套制品首次拉深无法成形,需要多次拉延的模具。该模具用带料一端顺序拉延,直到最后一次拉延时才将制件由带料上冲落。该模需为连续拉延跳步级进模,模具必须要有压边结构,并且能调整方便,下模还需设有挡料销,卸料板浮动结构,各零件需精密定位,并有定位销确保拆装方便。
27正装切边模
XSCZFZCM-027
200×150
1套它的落料凹模在下模处,凸凹模装在上模处,均需设有浮动顶出结构,并能一次完成切边工艺,下模设有挡料销,各零件需精密定位,并有定位销确保拆装方便。
铝合金拆装实训模具系列-注塑模具(共43套)
N0配置名称数量详细描述及技术要求
1细水口模
XSCZZM-001
200×200mm
1套该模是截面形状小如针点的浇口,具有提高溶体的剪切速率,提高溶体的流动性,有利于充模,浇口痕迹小、容易修整,浇口位置能较自由地选择。模具结构为一模二腔,成型产品为手机壳,型腔为70×30㎜。总重量为20克,一点式进胶。
2二次顶出模
XSCZZM -002
200×200mm
1套成型深腔薄壁,侧面形状复杂,脱模力大的塑件,顶出机构先后二次顶出,结构简单,加工方便,安全可靠。成型产品为心形肥皂盒,
成型尺寸为50×55×12㎜。
3前模哈夫模
XSCZZM -003
200×200mm
1套运用于侧面成型面积大,侧孔或侧凹较浅且抽拔距离较小的塑件,(如车仔模、外螺纹模)结构紧凑、刚性好,抽拔力大。
成型产品为带柄咖啡杯,尺寸为26×30㎜。
4哈夫模
(两瓣合垂直分型)
XSCZZM -004
200×200mm
1套两瓣合垂直分型,设计合理,运用于侧面成型面积大,侧孔或侧凹较浅且抽拔距离较小的塑件,结构紧凑、刚性好,抽拔力大。
成型产品为带柄咖啡杯,尺寸为26×30㎜。
5哈夫模
(三瓣合外侧分型)XSCZZM -005
200×200mm
1套三瓣合外侧分型,设计合理,运用于侧面成型面积大,侧孔或侧凹较浅且抽拔距离较小的塑件,(如车仔模、外螺纹模)结构紧凑、刚性好,抽拔力大。
成型产品为带柄咖啡杯,尺寸为26×30㎜。
6前模行位模
XSCZZM -006
200×200mm
1套塑件对外观要求高,定模需设置抽芯机构,该模具结构紧凑,刚性强,安全可靠,在大型模具上应用广泛。
成型产品为闹钟壳,成型尺寸为60×50×10㎜。
7潜水口模
XSCZZM -007
200×200mm
1套该模具在开模时,不仅能自动切断浇口,而且浇口的位置可设在制品的侧面,端面和背面等,使制品外表表面无浇口痕迹。采用潜浇口模具结构,可将双分型面模具结构简化成单分型面模具结构。一模二腔,分流道于产品自动分离。
8潜水口模
(顶杆潜伏)
XSCZZM -008
200×200mm
1套该模具在开模时,不仅能自动切断浇口,而且浇口的位置可设在制品的侧面,端面和背面等,使制品外表表面无浇口痕迹。采用顶杆潜伏浇口模具结构,可将双分型面模具结构简化成单分型面模具结构。一模二腔,分流道于产品自动分离
9潜水口模
(定模潜伏)
XSCZZM -009
200×200mm
1套潜浇口在定模板上,模具在开模时,不仅能自动切断浇口,而且浇口的位置可设在制品的侧面,端面和背面等,使制品外表表面无浇口痕迹。采用潜浇口模具结构,可将双分型面模具结构简化成单分型面模具结构。一模一腔,分流道于产品自动分离
10潜水口模
(动模潜伏)
XSCZZM -010
200×200mm
1套该模具在开模时,不仅能自动切断浇口,而且浇口的位置可设在制品的侧面,端面和背面等,使制品外表表面无浇口痕迹。采用潜浇口模具结构,可将双分型面模具结构简化成单分型面模具结构。一模二腔,分流道于产品自动分离
11斜顶模
XSCZZM -011
200×200mm
1套成型内侧有凹凸的塑件,加工简便,结构紧凑,可靠,斜推杆与导向槽配合,当推杆作垂直运动时斜推杆在导向槽的作用下做相对运动,从而完成侧抽芯动作。一模二腔,内壁均有2处凹或凸槽,并能配合组装。成型尺寸为50×90×10㎜。
12热流道模
XSCZZM -012
200×200mm
1套热流道模具在注射模中采用绝热或加热的方法,使流道中的塑胶始终保持融溶状态,因此在开模时只需取出塑料制品,而无流道的模具结构。
一模二腔,电脑自动温控加热,时间不超过15分钟。可实现无流道生产,产品于浇口自动切断。成型手机壳尺寸为60×30×8㎜。
13热流道模
(内热式)
XSCZZM -013
200×200mm
1套内热式热流道模具在注射模中采用绝热或加热的方法,使流道中的塑胶始终保持融溶状态,因此在开模时只需取出塑料制品,而无流道的模具结构。
一模二腔,电脑自动温控加热,
14热流道模
(直接接触式)
XSCZZM -014
200×200mm
1套直接接触式热流道模具在注射模中采用绝热或加热的方法,使流道中的塑胶始终保持融溶状态,因此在开模时只需取出塑料制品,而无流道的模具结构。
一模二腔,电脑自动温控加热,
15热流道模
(多型腔绝热式)XSCZZM -015
200×200mm
1套多型腔绝热式热流道模具在注射模中采用绝热或加热的方法,使流道中的塑胶始终保持融溶状态,因此在开模时只需取出塑料制品,而无流道的模具结构。
一模二腔,电脑自动温控加热,
16后模斜抽芯模
XSCZZM -016
200×200mm
1套该模具成型塑料制品内侧有斜凹槽,模具采用定模板拉钩摆杆式顺序分型机构,采用推杆推出制品。顺序分型的目的是完成侧向斜抽芯。
该成型产品内侧有2处45度穿孔,模具2次分型来完成斜抽芯。成型尺寸为30×20×10㎜。
17推板模
XSCZZM -017
200×200mm
1套推板脱模机构在分型面处沿制品周边将制品推出,适用于大筒制品,薄壁容器及各种罩壳类制品的脱模。其特点推出均匀力量大,运动平稳,制品不易变形,塑件表面无推顶痕迹。成型产品为迷你小茶杯,一模两腔,推板顶出,产品口径为20 mm,高度为16 mm。
18斜导柱模
XSCZZM -018
200×200mm
1套该结构紧凑,制造方便,动作可靠。它的结构形式是斜导柱与开模方向成一定的夹角,在开模力的作用下,斜导柱与滑块料孔作相对运动,从而完成侧抽芯动作。成型产品为纽扣带,产品两侧共2处穿孔,一滑块,一支斜导柱抽芯。成型产品为帽盖尺寸为25×20×18㎜
19顶杆先复位模
XSCZZM -019
200×200mm
1套当侧抽芯与推杆出现干涉现象时或放置镶件不方便时,通过机械构件使顶出系统提前复位的结构。成型产品为纽带扣,成型尺寸为35×30×10㎜,模具外形美观,复位修正非常方便。
20旋转牙纹模
XSCZZM -020
200×200mm
1套成型深螺距,硬质材料带螺纹的塑件,通过模具内使制品与螺纹型芯或环型产品相对旋转运动来实现脱模的生产方式。成型产品为瓶盖,一模两腔,产品尺寸为20×15 mm,牙距为3,配合螺纹深度为10mm,单腔螺纹数量为3个。主流道浮动顶出结构,脱模过程时间控制。
21推管模
XSCZZM -021
200×200mm
1套推管模常用于圆筒状制品的脱模。推管沿整个周边推顶制品,使制品受力均匀,无推出痕迹。型芯和凹模同时设在动模一侧,以便提高制品的同轴度。成型产品为圆锥形杯,一模两腔,尺寸为25×15 mm
22推管模
(底板型芯固定推管推出)
XSCZZM -022
200×200mm
1套该模底板型芯固定推管推出,推管模常用于圆筒状制品的脱模。推管沿整个周边推顶制品,使制品受力均匀,无推出痕迹。型芯和凹模同时设在动模一侧,以便提高制品的同轴度。成型产品为圆锥形杯,一模两腔,尺寸为25×15 mm
23推管模
(推管顶杆联合脱模)
XSCZZM -023
200×200mm
1套该模推管顶杆联合脱模推管模常用于圆筒状制品的脱模。推管沿整个周边推顶制品,使制品受力均匀,无推出痕迹。型芯和凹模同时设在动模一侧,以便提高制品的同轴度。成型产品为圆锥形杯,一模两腔,尺寸为22×12 mm
24推管模
(潜伏浇口、推管推出模)
XSCZZM -024
200×200mm
1套该模具潜伏浇口、推管推出模推管模常用于圆筒状制品的脱模。推管沿整个周边推顶制品,使制品受力均匀,无推出痕迹。以便提高制品的同轴度。成型产品为圆锥形杯,一模两腔,尺寸为20×15 mm
25气动顶出长距抽芯模
XSCZZM -025
200×200mm
1套该模具为气动顶出长距抽芯结构,利用气体的压力,通过气缸采用电磁阀和感应开关来控制气流的走向,实现了开模后先抽芯,然后才能顶出的工作原理。由于采用的是气动抽芯和气动顶出,所以抽拔距长,抽拔力大,运动顶出平稳且灵活。
抽芯距离为50mm,产品尺寸为长50mm*宽46mm*高16mm。
26弯管模
XSCZZM -026
200×200mm
1套弯管圆弧内抽芯的模具结构往往是利用齿轮、齿条或连杆等机械结构件,将直线运动转换为圆周边运动的结构形式,从而达到圆弧抽芯的目的。
27无顶针板模具
XSNZS-027
200×200mm
1套产品为透明反光灯罩,模具倒装进胶,利用固定于动模的拉杆拉动置于定模上的刮板把成型产品刮出。该产品尺寸为60x40x20mm
28圆弧抽芯模
XSNZS-028
200×200mm
1套该模具成型塑料制品为弧形管状体,模具采用定模板拉钩摆杆式顺序分型机构,采用推杆推出制品。顺序分型的目的是完成弧形抽芯。
模具1次分型来完成抽芯。成型尺寸为直径30×30㎜。
29后模内行位模具
XSNZS-029
200×200mm
1套塑件对外观要求高,内壁有凹槽,且不能做斜顶结构方式,定模需设置内抽芯机构,该模具结构紧凑,刚性强,安全可靠,在模具上应用广泛。
成型产品为手机外壳,成型尺寸为60×50×10㎜。
30链条成型模
XSCZZM -030
200×200mm
1套该模采用45°对开分型,行位精确定位.并集点浇口与斜导柱等功能.成型多圆相扣之产品.第一次成型四圆 相扣,成型产品125×26×3mm.通过简单操作并可两圆二次相扣,实现链条无限延长.是注塑模具中较典型的结构之一。
31大行位藏小行位模
XSCZZM -031
200×200mm
1套开模时斜导柱带动大行位内的小行位先形移动,待小行位与胶位分离后,再移动大行位,适合于侧边形状突出,有较深的凹槽且胶位太薄的塑料制品。
该产品为盒形状,产品一侧有较大的凹槽,且凹槽内部有一处不在同一方向的凸槽,该产品尺寸为60×35×20mm,抽芯深度为8mm
32后模进胶倒装模
XSCZZM -032
200×200mm
1套模具后模部分置于前模位置,由后模方向进胶,并由固定于前模上的拉杆拉动顶针板顶出产品,适合于成型时零件表面有附属镶件或表面光亮且较大体积的塑料制品。
该产品为透明反光灯罩,该产品尺寸为60×35×20mm。该模具必须具备以下知识点。
33爆炸型芯模
XSCZZM -033
200×200mm
1套合模时镶件沿圆形型芯上的斜导向槽移动,使圆形型芯的的外围达到闭合状态。此模具适合于圆形且圆形内部有凹槽的塑胶制品。
该产品为圆柱形,在产品的内部有多排凹槽,此凹槽与产品中心线垂直,进胶方式采用产品中心进胶。该产品尺寸为Ø42×35mm,滑块数量为5个。
34双色模
XSCZZM -034
200×200mm


1套模具由一套后模和两套前模组成,一套前模同共用后模注塑出制品后,再将制品套在共用后模型芯上,用另一套前模和共用后模进行二次注塑,以成型制品表面上不同颜色或材质的胶位。
该产品为牙刷柄,凸模置于在模具的动模部分,通过机电式移动平台达到凹模的互换性,该模具设计结构紧凑,动作稳定,效率高,是现代双色模的制造趋势。该产品尺寸为60×25×20mm
35直角式推板模
XSCZZM -035
200×200mm
1套推板脱模机构在分型面处沿制品周边将制品推出,适用于大筒制品,薄壁容器及各种罩壳类制品的脱模。其特点推出均匀力量大,运动平稳,制品不易变形,塑件表面无推顶痕迹。成型产品为迷你小茶杯,一模一腔,推板顶出,产品口径不小于40 mm,高度不小于30 mm。
36细水口动模滑块模
XSCZZM -036
200×200mm
1套该模是截面形状小如针点的浇口,具有提高溶体的剪切速率,提高溶体的流动性,有利于充模,浇口痕迹小、容易修整,浇口位置能较自由地选择且动模配备一滑块。模具结构为一模一腔,成型产品为手机壳,型腔不小于70×30㎜。
37典型大水口模
XSCZZM -037
200×200mm
1套典型大水口二板模前后模镶嵌结构,前后模芯镶块配合,方便拆装,设计合理生产效率高,模具寿命长,充电器外壳40×80 mm大小
38二 板 式(三种不同结构)
XSZHM-038
200×200 mm
1套模具:前后模镶嵌结构,前后模芯镶块配合,方便拆装。其中:1平面模为手机面壳,实物大小,碰穿位进胶;2平面模:闹钟面壳,实物40×80 mm大小,前后模芯为凹凸精密定位;3为插座配件,一出一,平面进胶,三套模可互换。
39三 板 式(三种不同结构)
XSZHM-039
200×200 mm
1套模具:前后模镶嵌结构,前后模芯镶块配合,方便拆装。其中:1细水口为文具盒,实物40×80 mm大小,二点进胶;2手机充电器底壳,实物大小,推顶出安全可靠;3手机充电器面壳,实物40×80 mm大小,模具为三合一结构。
40综合 式(三种不同结构)XSZHM-040
200×200 mm
1套模具:前后模镶嵌结构,前后模芯镶块配合,方便拆装。其中:1马达面壳塑件,面壳两处凹槽与底壳凸槽相配合;2四驱车外壳,有枕面;3心形开关壳,为节约成本采用模坯共用,模芯互换。
41顶杆先复位模
XSGZFXMJ-041
200×200mm
1套当侧抽芯与推杆出现干涉现象时或放置镶件不方便时,通过机械构件使顶出系统提前复位的结构。成型产品为纽带扣,成型尺寸为35×30×10㎜,模具外形美观,复位修正非常方便。铝合金模具故障分析系
42潜水口模
XSGZFXMJ-042
200×200mm
1套该模具在开模时,不仅能自动切断浇口,而且浇口的位置可设在制品的侧面,端面和背面等,使制品外表表面无浇口痕迹。采用潜浇口模具结构,可将双分型面模具结构简化成单分型面模具结构。一模二腔,分流道于产品自动分离。
43斜顶模
XSGZFXMJ-043
200×200mm
1套成型内侧有凹凸的塑件,加工简便,结构紧凑,可靠,斜推杆与导向槽配合,当推杆作垂直运动时斜推杆在导向槽的作用下做相对运动,从而完成侧抽芯动作。一模二腔,内壁均有2处凹或凸槽,并能配合组装。成型尺寸为50×90×10㎜.

铝合金拆装实训模具系列-压铸模具(共13套 )
1斜销抽芯压铸模
XSYZM-001
200×200mm
1套带斜销抽芯机构的压铸模是一种常见的压铸成型模具,该类模具结构简单。成型制品内侧有斜凹槽,模具利用开闭模动力抽芯复位,采用推杆推出制品。
2弯销延时抽芯压铸模
XSYZM-002
200×200mm
1套铸件采用交叉型芯成型,设计了弯销延时抽芯机构。在分析铸件工艺性的基础上,确定了模具分型面,论述了模具工作原理。模具结构紧凑,生产效率高,成型工件满足质量要求。
3斜滑块抽芯压铸模(二次分型)
XSYZM-003
200×200mm
1套该模具采用环形浇口的浇注系统,拉钩定距二次分型拉断浇口余料和斜滑块内抽芯结构,模具分型时利用开模力自动拉断浇口余料,推件过程中实现斜滑块内抽芯,解决了内抽芯、铸件脱模和去除浇口余料问题。模具结构紧凑,操作方便,型腔填充良好,铸件脱模顺利,满足生产要求。
4齿轴齿条二次抽抽芯压铸模
XSYZM-004
200×200mm
1套该模具抽芯距离长、包紧力大,采用斜销-齿条-齿轮二次抽芯机构解决了这一问题。该机构先用刚性较强的斜销抽拔型芯去除包紧力,开模至一定距离,固定在定模上的齿条开始与齿轮啮合,齿轮转动带动齿条的滑块,使滑块带动型芯完成抽芯。
5活动镶块模处抽芯
XSYZM-005
200×200mm
1套该模具不固定在压机上面,成型后将模具移出压机,先抽出侧型芯,再取出铸件,清理加料室后,将模具重新组合好放入压机内进行下一个循环的压缩成形。特点是模具结构简单,制造周期短,但加料、 开模、 取件等工序手工操作,模具易磨损,劳动强度大,模具质量不能太大。
6斜向定模抽芯
XSYZM-006
200×200mm
1套带斜销抽芯机构的压铸模是一种常见的压铸成型模具,该类模具结构简单。成型制品内侧有斜凹槽,模具利用开闭模动力抽芯。
7双联齿轮压铸模XSYZM-007
200×200mm
1套该模具抽芯距离长、包紧力大,在分析铸件工艺性的基础上,确定了模具分型面,论述了模具工作原理。模具结构紧凑,生产效率高,成型工件满足质量要求。
8发动机外壳压铸模
XSYZM-008
200×200mm
1套此为典型压铸模,生产效率高,成型工件满足质量要求。
9液压转头压铸模
XSYZM-009
200×200mm
1套该模开合模在机内进行,一般将上模固定在压机上。下模可沿导轨动.用定位块定位,合模时靠导向机构定位。也可按需要采用下模固定的形式,工作时则移出上模.用手工取件或卸模架取件。该结构便于放嵌件和加料,用于小批量生产,减小劳动强度。
10有线信号盒压铸模
XSYZM-010
200×200mm
1套此压铸模上下模都固定在压机上,开模、合模、脱模等工序均在压机内进行,生产效率高,操作简单,劳动强度小,开模振动小,模具寿命长。但其结构复杂,成本高,且安放嵌件不方便。适用于成形批量较大或形状较大的塑件。
11外天线盖压铸模XSYZM-011
200×200mm
1套该模具采用环形浇口的浇注系统,模具分型时利用开模力自动拉断浇口余料,解决铸件脱模和去除浇口余料问题。模具结构紧凑,操作方便,型腔填充良好,铸件脱模顺利,满足生产要求。
12风扇式压铸模
XSYZM-012
200×200mm
1套该模具包紧力大,在分析铸件工艺性的基础上,确定了模具分型面,论述了模具工作原理。模具结构紧凑,生产效率高,成型工件满足质量要求。
13小型汽车部件压铸模
XSYZM-013
200×200mm
1套此类型为精密模具,产品要求高设计合理,模具结构紧凑,操作方便,型腔填充良好,铸件脱模顺利,满足生产要求。

铝合金拆装实训模具系列-压缩模具(共14套)
1玩具飞机纤维压缩模
XSYSM-001
200×200mm
1套此模为溢式双加料式,发泡塑料通过加热加压使材料成型固化结构简单,成本低塑件易取出,易排气安放嵌件方便加料量无严格要求模具寿命长
2树脂镜片压缩模
XSYSM-002
200×200mm
1套此模为溢式发泡塑料通过加热加压使材料成型固化结构简单,成本低塑件易取出,易排气加料量无严格要求模具寿命长
3玩具汽车压缩模
XSYSM-003
200×200mm
1套此模为不溢式多分型面,发泡塑料通过加热加压使材料成型固化结构简单,成本低塑件易取出,易排气安放嵌件方便,模具寿命长
4卡通玩偶压缩模
XSYSM-004
200×200mm
1套此模为不溢式多型腔,发泡塑料通过加热加压使材料成型固化结构简单,成本低塑件易取出,易排气模具寿命长
5衣服饰件压缩模
XSYSM-005
200×200mm
1套此模为溢式发泡塑料通过加热加压使材料成型固化结构简单,成本低塑件易取出,易排气模具寿命长
6球形压缩模
XSYSM-006
200×200mm
1套此模为半溢式双加料式,发泡塑料通过加热加压使材料成型固化结构简单,成本低塑件易取出,易排气安放嵌件方便加料量无严格要求模具寿命长
7心形压缩模
XSYSM-007
200×200mm
1套此模为半溢式发泡塑料通过加热加压使材料成型固化结构简单,成本低塑件易取出,易排气加料量无严格要求模具寿命长
8产品包装压缩模
XSYSM-008
200×200mm
1套此模为溢式发泡塑料通过加热加压使材料成型固化结构简单,成本低塑件易取出,易排气安放嵌件方便加料量无严格要求模具寿命长
9Logo压缩模
XSYSM-009
200×200mm
1套此模为不溢式多腔形,发泡塑料通过加热加压使材料成型固化结构简单,成本低塑件易取出,易排气安放嵌件方便加料量无严格要求模具寿命长
10休闲鞋衬件压缩模
XSYSM-010
200×200mm
1套此模为溢式发泡塑料通过加热加压使材料成型固化结构简单,成本低塑件易取出,易排气加料量无严格要求模具寿命长
11双色彩球压缩模
XSYSM-011
200×200mm
1套此模为半溢式双加料式,发泡塑料通过加热加压使材料成型固化结构简单,成本低塑件易取出,易排气安放嵌件方便加料量无严格要求模具寿命长
12动物玩具压缩模
XSYSM-012
200×200mm
1套此模为不溢式多型腔,发泡塑料通过加热加压使材料成型固化结构简单,成本低塑件易取出,易排气安放嵌件方便加料量无严格要求模具寿命长
13玩具枕头压缩模XSYSM-013
200×200mm
1套此模为半溢式发泡塑料通过加热加压使材料成型固化结构简单,成本低塑件易取出,易排气加料量无严格要求模具寿命长
14拼图玩具压缩模
XSYSM-014
200×200mm
1套此模为溢式发泡塑料通过加热加压使材料成型固化结构简单,成本低塑件易取出,易排气加料量无严格要求模具寿命长

铝合金拆装实训模具系列-挤出模具(共16套  )
1挤圆管模
XSJSM-001
200×200mm
1套此种管材模结构由挤塑机供给圆形流道的熔体进入模腔后被芯模锥尖转变成环形熔体流,循环水冷却,模具结构紧凑,精度高.
2挤薄板材模
XSJSM-002
200×200mm
1套此种薄板材模结构由挤塑机供给圆形流道的熔体进入模腔后被芯模锥尖转变成环形熔体流,循环水冷却,模具结构紧凑,精度高.
3挤圆棒模
XSJSM-003
200×200mm
1套此种棒材模结构由挤塑机供给圆形流道的熔体进入模腔后被芯模锥尖转变成环形熔体流,循环水冷却,模具结构紧凑,精度高.
4挤三角形模
XSJSM-004
200×200mm
1套此种三角形模结构由挤塑机供给圆形流道的熔体进入模腔后被芯模锥尖转变成环形熔体流,循环水冷却,模具结构紧凑,精度高.
5挤梯形模
XSJSM-005
200×200mm
1套此梯形模结构由挤塑机供给圆形流道的熔体进入模腔后被芯模锥尖转变成环形熔体流,循环水冷却,模具结构紧凑,精度高.
6挤圆环模
XSJSM-006
200×200mm
1套圆环模结构由挤塑机供给圆形流道的熔体进入模腔后被芯模锥尖转变成环形熔体流,循环水冷却,模具结构紧凑,精度高.
7多层共挤板材模
XSJSM-007
200×200mm
1套多层共挤板材模结构由挤塑机供给圆形流道的熔体进入模腔后被芯模锥尖转变成环形熔体流多重挤压,循环水冷却,模具结构紧凑,精度高.
8推拉式板片材模
XSJSM-008
200×200mm
1套推拉式板片材模结构由挤塑机供给圆形流道的熔体进入模腔后被芯模锥尖转变成环形熔体流,循环水冷却,模具结构紧凑,精度高.
9卷材模
XSJSM-009
200×200mm
1套此种卷材模结构由挤塑机供给圆形流道的熔体进入模腔后被芯模锥尖转变成环形熔体流,循环水冷却,模具结构紧凑,精度高.
10多工位圆棒模
XSJSM-010
200×200mm
1套此种棒材模复合结构由挤塑机供给圆形流道的熔体进入模腔后被芯模锥尖转变成环形熔体流,循环水冷却,模具结构紧凑,精度高.
11挤异形片材模
XSJSM-011
200×200mm
1套异形片材模结构由挤塑机供给圆形流道的熔体进入模腔后被芯模锥尖转变成环形熔体流,循环水冷却.
12挤异形板材
XSJSM-012
200×200mm
1套异形板材模结构由挤塑机供给圆形流道的熔体进入模腔后被芯模锥尖转变成环形熔体流,循环水冷却,模具结构紧凑,精度高.
13圆截面多焊条模XSJSM-013
200×200mm
1套此种管材模结构由挤塑机供给圆形流道的熔体进入模腔后被芯模锥尖转变成环形熔体流,循环水冷却,模具结构紧凑, 效率高.
14复实三管挤塑
XSJSM-014
200×200mm
1套复实三管模结构由挤塑机供给圆形流道的熔体进入模腔后被芯模锥尖转变成环形熔体流,循环水冷却,模具结构紧凑,效率高.
15侧向供料棒材模XSJSM-015
200×200mm
1套侧向供料棒材模结构由挤塑机供给圆形流道的熔体进入模腔后被芯模锥尖转变成环形熔体流,循环水冷却,模具结构紧凑,精度高.
16螺旋供料管材模
XSJSM-016
200×200mm
1套此种管材模结构由挤塑机供给圆形流道的熔体进入模腔后螺旋式转变成环形熔体流,循环水冷却,模具结构紧凑,精度高.

铝合金拆装实训模具系列-气动成型模(共16套)
1挤出吹塑模
XSCSM-001
200×200mm
1套挤出机挤出管状型坯示;截取一段管坯趁热将其放于模具中,在闭合对开式模具的同时夹紧型坯上下两端;然后用吹管通入压缩空气,使型坯吹胀并贴于型腔表壁成型;最后经过保压和冷却定型,便可排出压缩空气并开模取出塑件;
    挤出吹塑成型所用的设备和模具结构简单,投资少,操作容易,适于多种塑料的中空吹塑成型。但是塑件的壁厚不易均匀,生产效率较低。


2中空吹塑模具(平行移动式)
XSCSM-002
200×200mm
1套中空吹塑成型是将处于熔融状态的塑料型坯置于模具型腔内,使压缩空气注入型坯中将其吹胀,使之紧贴于模具型腔壁上,经冷却定型得到与模具型腔完全一致的中空塑件的加工方法

3中空吹塑模具(组合式)
XSCSM-003
200×200mm
1套注射机将熔融塑料注入注射模内形成管坯,管坯成型在周壁带有微孔的空心凸模上;接着趁热移至吹塑模内;然后合模并从芯棒的管道内通入压缩空气,使型坯吹胀并贴于模具的型腔壁上;最后经过保压、冷却定型后放出压缩空气并开模取出塑件。优点是壁厚均匀且无飞边,不需要后续加工;由于注射型坯有底,所以塑件底部没有拼合缝,强度高,生产率高。但设备与模具的投资较大,这种成型方法多用于小型塑件的大批量生产。

4中空吹塑模具(镶嵌式)
XSCSM-004
200×200mm
1套用热坯法注射拉伸吹塑成型工艺过程。首先将注射成型的有底型坯加热到熔点以下适当温度后置于模具内,然后用拉伸杆进行轴向拉伸后再通入压缩空气吹胀成型。这种成型方法省去了冷型坯的再加热,所以节省能源,同时由于型坯的制取和拉伸吹塑在同一台设备上进行,所以占地面积小,生产易于连续进行,自动化程度高。

5中空吹塑模具(压入式)
XSCSM-005
200×200mm
1套将注射好的型坯加热到合适的温度后再将其置于吹塑模中进行拉伸吹塑的成型方法。采用冷坯法成型时,型坯的注射和塑件的拉伸吹塑成型分别在不同设备上进行。在拉伸吹塑之前,为了补偿型坯冷却散发的热量,需要进行二次加热,以确保型坯的拉伸吹塑成型。这种成型方法的主要特点是设备结构相对较简单。

6中空吹塑模具(上吹口式)
XSCSM-006
200×200mm
1套将压延或挤出成型的片材再加热,使之软化,放入型腔,合模后在片材之间通入压缩空气而成型出中空塑件。

7中空吹塑模具(下吹口式)
XSCSM-007
200×200mm
1套首先将塑料板紧固在凹模模框上,并用加热器对其加热,待塑料板加热软化后移开加热器,压缩空气通过模框吹入把塑料板吹鼓后将凸模顶起,停止吹气,凸模抽真空,塑料板紧贴附在凸模上成型。这种成型方法的特点与凹凸模先后抽真空成型基本类似。
8真空吹塑模具(凹模成型)
XSCSM-008
200×200mm
1套塑料板固定并密封在模腔的上方,将加热器移到塑料板上方将塑料板加热至软化,然后移开加热器,在型腔内抽真空,塑料板就贴在凹模型腔上,冷却后由抽气孔通入压缩空气将成型好的塑件吹出。用这种方法成型的塑件外表面尺寸精度高,一般用于成型深度不大的塑件。如果塑件深度很大时,特别是小型塑件,其底部转角处就会明显变薄。
9真空吹塑模具(凸模成型)
XSCSM-009
200×200mm
1套被夹紧的塑料板在加热器下加热软化,接着软化的塑料板下移,象帐篷似的覆盖在凸模上,最后抽真空,塑料板紧贴在凸模上成型。在凸模真空成型过程中,由于冷的凸模首先与板料接触,所以其底部稍厚。这种成型方法多用于有凸起形状的薄壁塑件,成型得到的塑件的内表面尺寸精度较高。
10真空成型模具(压缩空气成型)
XSCSM-010
200×200mm
1套首先把塑料板紧固在凹模上加热,塑料板软化后将加热器移开,然后通过凸模吹入压缩空气,而凹模抽真空使塑料板鼓起,最后凸模向下插入鼓起的塑料板中并且从中抽真空,同时凹模通入压缩空气,使塑料板贴附在凸模的外表面而成型。用这种方法成型的塑件壁厚比较均匀,适用于成型深型腔塑件。
11吹瓶模
XSCSM-001
200×200mm
1套瓶坯采用电脑模拟拉伸测试设计,提高吹瓶的成品率。
采用世界先进的二级双锥度定位技术,每腔独立自锁,确保模具同心度。成型产品为胶塞瓶,产品尺寸不小于50×25 mm
12牙纹吹瓶模
XSCSM-012
200×200mm
1套螺纹口按国际标准制造,材料选用进口加硬铝合金,硬度高,使用寿命长。热流道设计先进,加热温度均匀,提高了塑料制品质量。
免剪浇口,降低了工人劳动强度。一模一型腔。
13玩具全自动吹塑模
XSCSM-013
200×200mm
1套玩具全自动吹塑模,合模后先对已加热过的塑坯进行预处理;然后再对瓶坯进行高压吹气结晶成型;具有降低生产成本、提高生产效率、简单合理、操作简便等优点。


教学模型最新产品

友情提示

您只要致电:021-36334717(徐经理)

我们可以解答 模具模型 的相关疑问!

我们可以帮您推荐符合您要求的 模具模型 相关产品!

找不到所需产品?请点击 产品导航页

首 页企业简介新闻动态产品介绍顶邦方案技术文章配置标准企业博客成功案例售后服务联系我们
产品列表页
返回顶部
