热管换热器实验指导书



热管换热器实验指导书
一、实验目的:
1.了解热管换热器实验台的工作原理。
2.熟悉热管换热器实验台的使用方法。
3.熟悉热管换热器换热量Q和传热系数K的测试和计算方法
二、实验台的结构及工作原理:
热管换热器实验台的结构如下图所示:
实验台由1、翅片热管(整体轧制)2、热段风道3、冷段分道4、冷段和热段风机5、电加热器(Ⅰ—1000W Ⅱ—100W)6、热电偶7、测温切换琴键开关8、热球风速仪(独立仪表)等组成。
热管换热器实验指导书(图1)

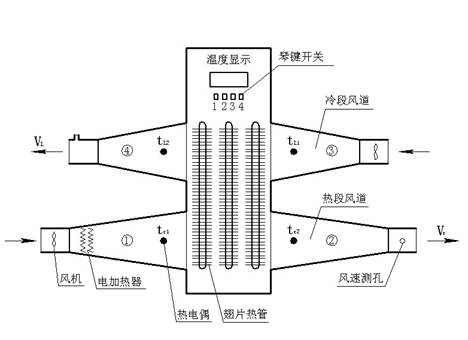

热管换热器实验台结构图
1.翅片热管  2.热段风道 3.冷段风道 4.风机 5.电加热器  6.热电偶
7.测温切换琴键开关 8.热球风速仪(图中未绘出)9.风速测孔

热段中的点加热器使空气加热,热风经热段风道时,通过翅片热管进行换热和传递,从而使冷段风道的空气温度升高。利用风道中的热电偶对冷、热段的进出口温度进行测量,并用热球风速仪对冷、热段的出口风速进行测量,从而可以计算出换热器的换热量Q和传热系数K
三、实验台参数
1.冷段出口面积:热管换热器实验指导书(图2)0.0045热管换热器实验指导书(图3)
2.热段出口面积;热管换热器实验指导书(图4)0.0231热管换热器实验指导书(图5)
3.冷段传热表面积:热管换热器实验指导书(图6)=0.246热管换热器实验指导书(图5)
4.热段传热表面积:热管换热器实验指导书(图8)=0313热管换热器实验指导书(图5)
四、实验步骤
1.联接电位差计和冷端热电偶。(如无冰并条件,可不接冷端热电偶,而将冷端热电偶的接线柱短路。这样,测出的温度应加上室温)
2.接通电源。
3.将工况开关置于“工况1”位置(强热),此时电加热器和风机开始工作。
4.用热球风速仪在冷、热段出口的测孔中测量风速。(为使测量工作在分道温度不超过40℃的情况下进行,必须在开机后立即测量)。风速仪使用方法,请参阅该仪器说明书。
5.待工况稳定后(约20分钟后),按下琴键开关,切换测温点,逐点测量冷、热段进出口温度热管换热器实验指导书(图10)热管换热器实验指导书(图11)热管换热器实验指导书(图12),热管换热器实验指导书(图13)(参看实验台结构图)。
6.将“工况开关”置于“工况Ⅱ(强热档)”位置,重复上述步骤,测量工况Ⅱ的冷热段进出口温度。
7.实验结束后,切断所有电源。
五、实验数据处理
将实验中测得的数据填入下表中:

工况序号风速热管换热器实验指导书(图14)冷、热段进出中口热电热Ⅲ Ⅴ备注
冷段热管换热器实验指导书(图15)热段热管换热器实验指导书(图16)热管换热器实验指导书(图10) 热管换热器实验指导书(图11) 热管换热器实验指导书(图19)   热管换热器实验指导书(图20)


1



2


3


平均



1


2


3


平均


将实验所用仪器名称、规格、编号及实验日期、室温等填入上表的备注中计算换热量、传热系数及热平衡误差:
1.工况Ⅰ(弱热)
冷段换热量  热管换热器实验指导书(图21)[热管换热器实验指导书(图22)]
热段换热量  热管换热器实验指导书(图23)[热管换热器实验指导书(图24)]
热平衡误差  热管换热器实验指导书(图25)  %
传热系数    热管换热器实验指导书(图26)[热管换热器实验指导书(图27)℃]
式中   热管换热器实验指导书(图28)冷、热段出口平均风速 热管换热器实验指导书(图29)
           热管换热器实验指导书(图30)冷热段出口段面积  热管换热器实验指导书(图5)
           热管换热器实验指导书(图32)冷、热段出口风温(参见图示)℃
           热管换热器实验指导书(图33)冷、热段出口空气密度 热管换热器实验指导书(图34)
           热管换热器实验指导书(图35)冷段传热面积
                        热管换热器实验指导书(图36)热管换热器实验指导书(图37)
2.工况Ⅱ(强热)
计算方法同上
将上面数据整理所求得的两种工况的实验结果填入下表,并进行比较分析。

工况冷段换热量
热管换热器实验指导书(图38)
热段换热量
热管换热器实验指导书(图39)
热平衡误差
热管换热器实验指导书(图40)%
传热系数
热管换热器实验指导书(图41)℃)

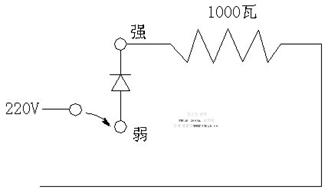

六、加热原理
热管换热器实验指导书(图42)
