DBM-760A 多媒体网络型教学生产两用数控机床机电一体化编程实验室

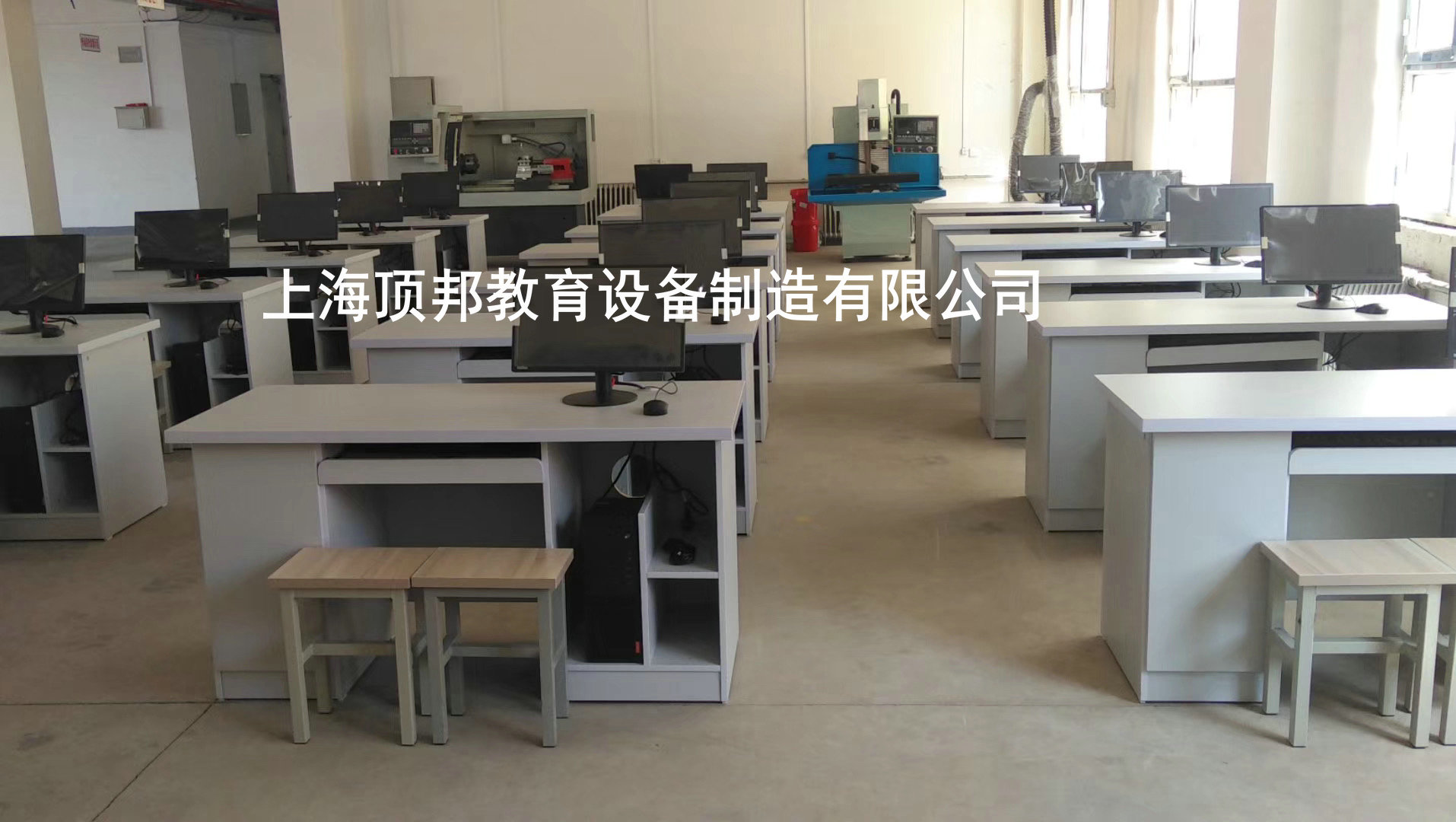

多媒体网络型教学生产两用数控机床机电一体化编程实验室


一、实训仿真软件特点:

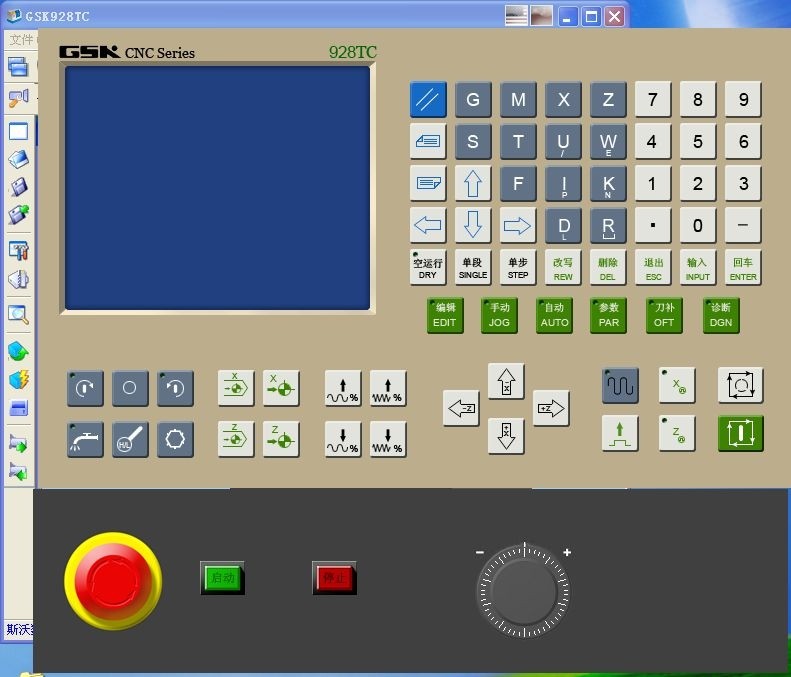

1、仿真软件提供车床、立式铣床、卧式加工中心和立式加工中心,以及机床厂家的多种常用面板;控制系统有FANUC 0,FANUC 0i,FANUC Powermate 0, FANUC 0i Mate, Siemens 810D, Siemens 802S/C, PA8000, FANUC 18i系统,三菱、大森、华兴、凯思帝、华中数控,广州数控、大连机床厂CKA6136i、沈阳车床厂CAK6136V、济南第一机床厂J1CVMC40M、LEADWWELL V20、汉川机床厂XH715D等主流系统所有功能,而且所有的系统都有工艺参数功能。不同软件功能在计算机上可随意切换操作。
2、刀具库含数百种不同材料和形状的车刀、铣刀,支持用户自定义刀具以及相关特征参数。
3、仿真机床操作的整个过程:毛坯定义、工件装夹、压板安装、基准对刀、安装刀具、机床手动操作等仿真及加工运行全环境仿真。
4、仿真数控程序的自动运行和MDI运行模式;三维工件的实时切削,刀具轨迹的三维显示;提供刀具补偿、坐标系设置等系统参数的设定。
5、三维高精度测量功能
6、全面的碰撞检测
7、能够通过DNC导入各种CAD/CAM软件生成的数控程序,也可以导入手工编制的文本格式数控程序,还能够直接通过面板手工编程、输入、输出数控程序。
8、以标准的X86兼容构架为硬件平台,以DOS或WINODWS系列操作系统为软件平台,具有丰富的软件基础和充分的升级潜力。操作简单,工作可靠,性能优良。在不同的操作现场,可灵活配置系统构成,以满足用户对性能、成本、安全方式、使用环境等多方面的综合要求。
9、配置标准的DB15-VGA显示接口,可配接彩色CRT显示器或液晶显示器,提供清晰完整的系统监控界面,使用户及时准确地掌握系统运行状况。
10、全中文菜单式控制界面,适合中国国情。可以减少培训难度,缩短人员培训时间,降低培训成本。
11、本软件系统采用了新颖的“即时参与”技术,内建中文在线手册。在使用中遇到的问题可在屏幕上查阅参考手册,提高工作效率。
12、多功能实验室以模拟仿真软件与数控车容为一体,在计算机上可随意切换操作,并连接发送到车床,随意选一进行实际操作。
13、多媒体数控网络机电一体化实验室设备采用多机联网,具有统一编程、统一训练、统一考试功能。
14、考试系统为编程?——操作技能题型。全班统一考试,电脑自动评分。
15、教师把数控程序和其它文件资料可发送给教室里的所有学生,还可以发送到指定的学生机上,学生也可以把文件和资料发送到教师机上,使教师方便了解学生的情况。
16、具有图形跟踪能力的窗口编程功能,可使用户在编程的同时观察到程序路径。在程序编制结束后还可以使用“快速图形仿真”功能验证刀具运行轨迹。
17、以人机对话方式进行编辑,编程各式符合国标。
18、本软件保留了DB-6140两用型数控车床与DB-240  两用型数控铣床的全部功能和操作界面。
二、多媒体特点:
1、教师机:广播教学、语音教学、语音对讲、学生演示、监控转播、文件分发、电子教鞭、班级模型、系统设置、远程命令、远程设置、远程消息、分组教学、语音讨论、文件收集、查看学生属性。
2、学生机:电子举手、远程消息、窗口接收广播、可选窗口显示模式。
3、实验室功能特点
(1)、计算机要求配置:赛扬CPU1.8G、内存256M、硬盘40G、17"纯平显示器、时尚粉烤机箱、超薄键盘、鼠标、52倍速CD-ROM、耳。(学校自备电脑 由电脑提供商安装局域网)
(2)、本实验室车/铣床仿真软件于一台计算机上进行操作编程模拟,然后把程序通过电脑传送到数控车床或铣床进行实际加工。
(3)、选用一套CAD/CAM软件进行教学,教师广播教学:将教师机的电脑屏幕画面和语音等多媒体信息实时广播给全体、群体或单个学生。并同时提供电子教鞭等功能。语音教学时:通过话筒和耳机进行语音传播,实现教师与学生之间的自由的语音交谈和讨论。允许学生发言,并可方便地切换发言学生;可随时方便地使一组学生加入或退出教学行列。
(4)、文件分发功能强大且界面相当易用,可以定义宏目录,如教师把数控程序文件可以同时分发给教室里的所有学生。您可以将一个或多个文件一次性的传输到指定的学生机上。这样就可以做到网上分发试卷或演示文件等。您真的可以体会网络教学的轻松与写意。
(5)、文件提交功能可以收集学生所做的作业如CAD/CAM文件、数控程序文件等提交给老师,方便老师操作。
(6)、电子点名功能方便老师统计学生上课考勤情况。
软件简介:
一、软件运行环境:
1、软件平台: WIN2000(SP4版本)/WINXP
硬件建议:显示器屏幕分辨率使用800×600、CPU频率1.0G或以上,内存128M或以上。
软件以标准的X86兼容构架为硬件平台,在不同的操作现场,可灵活配置系统构成,以满足用户对性能、成本、安装方式、使用环境等多方面的综合要求。以DOS或Windows系列操作系统为软件平台,具有丰富的软件基础和充分的升级潜力。

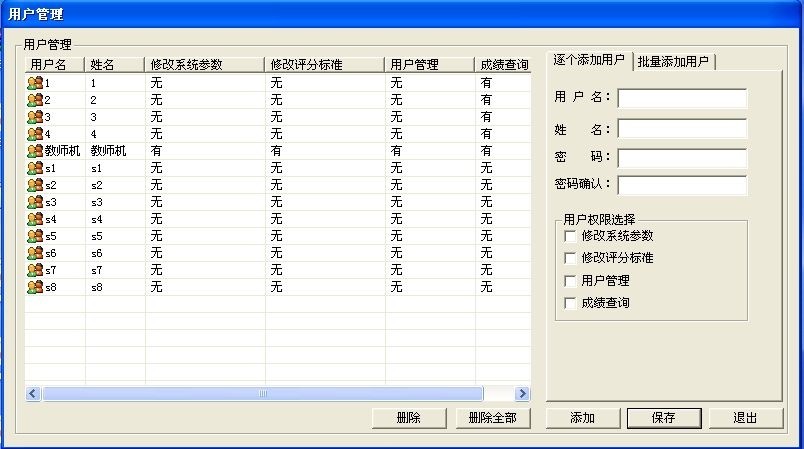

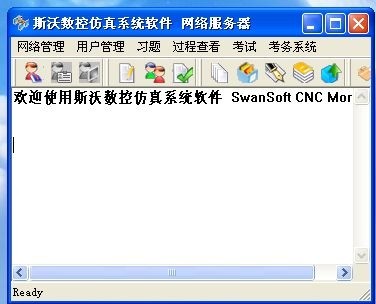

2、本软件为网络版:它分教师机 (服务器)端和学生机 (客户)端。教师可与学生进行网络对话、文件传输;教师机可以在线观察、编辑和模拟学生的加工文件;可以控制已登陆的学生电脑进行关机与重启;学生在局域网内任意一台电脑上用自己的姓名和密码登陆到服务器上,使用自己以前的加工文件。
二、功能描述与使用:
全中文菜单式控制界面,适合中国国情。可以减轻培训难度,缩短人员培训时间,降低培训成本。
本系统采用了新颖的“即时参”技术,内建中文在线手册。在使用中遇到的问题可在屏幕上查阅参考手册,提高工作效率。
具有图形跟踪能力、旋转、缩放的窗口编程功能,可使用户在编程的同时观察到程序路径。在程序编制结束后还可以使用“快速图形仿真”功能验证刀具运行轨迹。
兼容国内外多种数控系统的控制程序格式。并可直接接收MASTERCAM、Cimatron、Pro/E、UG等CAD/CAM软件生成的控制程序。
支持3.5寸磁盘驱动器拷贝控制程序。
支持NetBEUI协议、IPX/SPX协议和TCP/IP协议,通过网络传输控制程序
数控仿真软件

数控仿真软件

数控软件

数控管理软件
注:推荐机机电一体化配置 :电脑 网络配件 自备


实验室学生计算机主配置19台)自配
实验室教师计算机配置(1台)自配


价格
仿真软件点数配置20配置19+1点,即同时上课38人20点           20×700元=14000
教师桌1桌/1登(桌1400mm*60mm `)1桌1登        1×500元=500
学生桌19桌/38凳(桌1400mm*60mm `)19桌38登      19×700元=13300
交换机1个

综合7500元

网线1箱
电源线1套
压线板1套
水晶头1盒
数控车床DB-6140  附件见机床装箱单1台   85000元
数控铣床DB-240   附件见机床装箱单1台   95000元


总价215300元

以上报价:含税  运费   包调试培训
机床配置参数

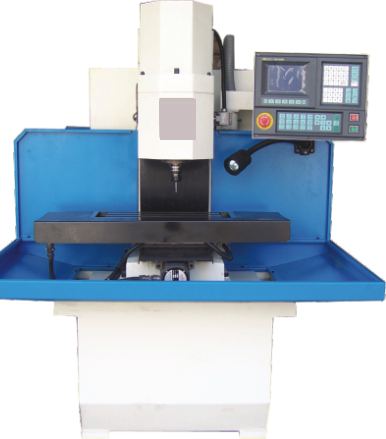

1.DB-240教学生产两用型数控铣床

教学生产两用型数控铣床

  1. 机床的结构与特点

DB-240机床是现有立式铣床的改进型,可以进行铣、镗、钻等多种典型加工。它的常规配置是三轴三联动数控系统。主要用于小型复杂零件的精密机械加工,如:汽车、摩托车发动机的小零件、钟表机芯等,可以加工平面凸轮、空间曲面;加工各种异形零件;可加工各种中小模具,适用于各种批量的生产。机床主要结构采用封闭式框架结构,道轨副采用贴塑道轨配合,耐磨性好,三向进给传动采用滚珠丝杆与电机直联,运行平稳,定位精确,不锈钢道轨防护罩外形美观耐用。本机床的数控系统,具有标准RS232接口,因而机床可以进入DNC系统,或进入无人化车间自动运行。本机床也适于机械类高等院校、中等专业学校的实验室之用,可对学员进行各种编程操作训练及实际加工培训。
    本机床结构特点可概括为:简、小、轻、高、即结构简单,体积小,重量轻,刚性和精度高。合理紧凑的工业标准结构,刚性和精度优良的机械性能,稳定可靠的电气系统控制,丰富灵活的操作功能,大方的整体造型,既是工厂小型复杂模具和精密零件的生产加工设备,也是灵巧的数控教学实验设备,配备可靠的华兴系统
2、数控加工功能:
  三坐标3轴联动,三维曲面,模具轮廓,点阵丝孔和文字图案加工。
1.我们的设计原则是在确保刚性和精度的前提下,使结构尽可能地简化,尽可能地简化零件的工艺性;在保证加工范围的前提下,把外形尺寸缩到最小。俦件的壁厚也降到了最低限度。所有导轨都进行了淬火及贴塑等耐磨处理。
2.本机床的主要结构有铣头部件、床身部件(包括床鞍和工作台)和立柱部件。
数控铣床技术参数:



工作台面积500×200 mm2主轴电机功率0.75 Kw
T型槽3×12mm主轴端面至工作台的距离15-230mm
工作台最大承重30 Kg主轴最高转速6000 rpm
X向行程250 mm选用刀具直径范围4-14 mm
Y向行程180 mm定位精度0.02 mm
Z向行程220 mm重复定位精度0.005 mm
X向快速移动速度步进:3m/min
伺服:6m/min
数控系统控制轴数3轴
Y向快速移动速度步进:3m/min
伺服:6m/min
机床外形尺寸(长宽高)1320×1400×1560 mm3
Z向快速移动速度步进:3m/min
伺服:6m/min
毛重量/净重量600 Kg/500kg
数控系统标配系统:WA97M

三、机床的结构与特点
 1.结构特点
本机床结构特点可概括为:简、小、轻、高、即结构简单,体积小,重量轻,刚性和精度高。
我们的设计原则是在确保刚性和精度的前提下,使结构尽可能地简化,尽可能地简化零件的工艺性;在保证加工范围的前提下,把外形尺寸缩到最小。俦件的壁厚也降到了最低限度。所有导轨都进行了淬火及贴塑等耐磨处理。
本机床的主要结构有铣头部件、床身部件(包括床鞍和工作台)和立柱部件。
2.床身与立柱部分
本机床身近似为长方体,上部为矩形导轨,两侧设有排屑/漏水槽,冷却液沿漏水槽进入床身后部的冷却水箱。该铸件结构匀称,布筋合理。床身后部上平面为立柱接合面。四个吊装螺孔设在床身下部两侧面。
立柱稳定地固紧在床身后部上平面,前部为Z向矩形导轨,该结构的水平截面为封闭结构,且布筋合理,因而虽然壁薄,但刚度高于同类机床。

主要技术参数:


项  目
控制轴数三轴+主轴变频控制
联动轴数三轴(任意)
编程方式G、M、F、S、T(ISO代码)
键盘/串行录入、后台编辑
刀具补偿刀具半径及长度补偿
参数设置刀具参数、间隙补偿,位参数,螺距误差补偿,加工起始点记忆及断电恢复
步进电机控制方式四轴方向及脉冲信号或正反转脉冲输出
主轴0-10V或0-5V模拟量及正反转触点
操作方式自动、手动、步进、MDI、单段/连续、暂停、DNC
参考点自动/手动返回
串行通讯RS232异步串行口、CAD/CAM联网DNC加工
最大编程尺寸-9999.999~+9999.999mm
插补方式直线、圆弧、螺旋线
零件程序存储容量128K(约3000段程序)
脉冲当量0.001mm

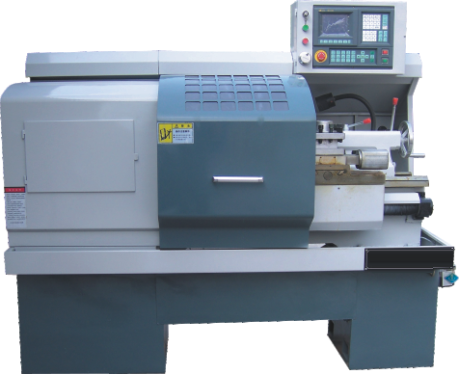

2.DB-6140型 数控卧式车床(教学/生产两用型)

数控卧式车床
一、机床用途和特性
DB-6140型卧式数控车床采用机电一体化设计,外形美观,结构合理,用途广泛,操作方便。
床可实现自动控制,能够完成车削多种零件的内外圆,端面、切槽、任意锥面、球面及公、英制圆柱、圆锥螺纹等工序。并配有完备的S.T.M功能,可发出和接收多种信号,控制自动加工过程。
    该机床床身导轨采用超音频淬头工艺,耐磨性强,精度保持性好;主轴系统结构先进,回转精度高,抗振性好,具有较高的切削性能;纵、横向采用滚珠丝杆传动;动态响应优良,整机噪音低。
    该机床对于大、中、小批量、多品种、多规格零件的轮番加工有较强的适应能力,尤其是加工圆锥面、圆球面等特形零件更能显示出它效率高、质量稳定可靠的优越性。
DB-6140型数控车床是设计精巧的经济型车床,配备高可靠性的华兴数控系统。即可用于教学,也可用于工厂生产。床身导轨选用耐磨铸铁,床鞍及溜板贴塑处理。进给传动采用滚珠丝杆副。外形全封闭防护。该机床采用机电一体化方式设计,采用四刀位自动回转刀架,操作简便、效率高,通过编程对各种盘类、轴类零件能自动完成内外圆柱面、圆锥面、圆弧面、螺纹等工序的切削加工,并能进行切槽、钻扩、铰孔等工作。


二.数控车床技术参数:

项目单位DB6140项目单位DB6140
床身上最大回转直径mm400X轴快速进给(配步进)mm/min3000
横滑板上最大回转直径mm240Z轴快速进给(配步进)mm/min6000
最大加工长度mm750X轴定位精度mm±0.01
床身宽度mm320Z轴定位精度mm±0.02
主轴转速范围r/min100-2500X轴重复定位精度mm0.005
主轴内孔锥度
莫氏6#Z轴重复定位精度mm0.01
主轴通孔直径
52尾座套筒锥度
莫氏4#
刀具数量四工位尾座套筒行程mm130
刀柄尺寸mm25主电机功率Kw5.5Kw
最小进给量mm0.001机床净重kg1700
数控系统标配:华兴WA32XTA  主轴变频器无极变速

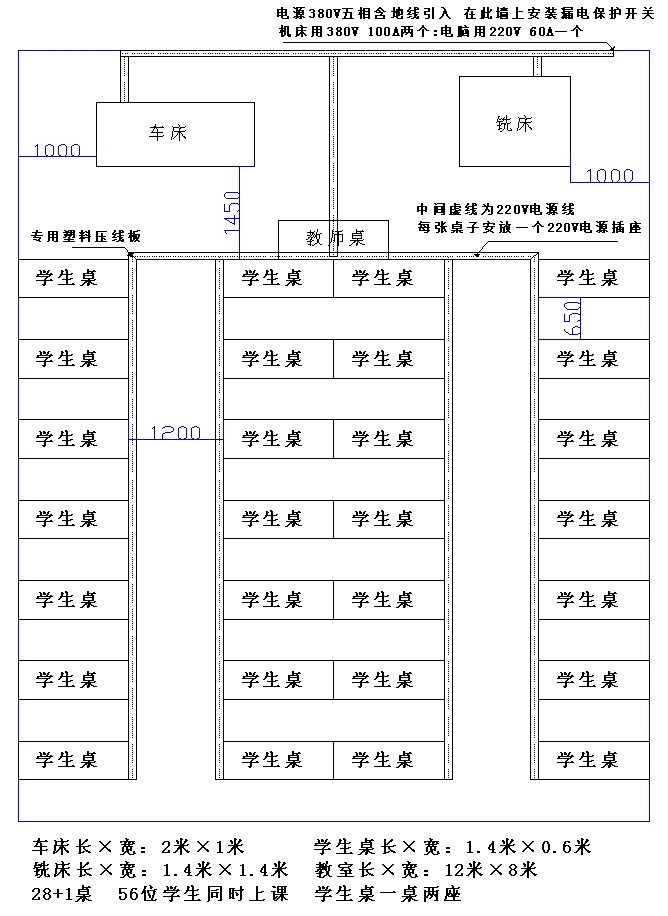

注:5、学校负责提供标准尺寸教室一间,并引入380V动力和220V普通电源。
